DIN Aux Splitterkabel

Finden Sie hier eine erweiterte Beschreibung, die Steckerbelegung und Hilfe zur Diagnose!

Beschreibung

  • Mögliche Anwendungen :
    • 2x COLAS
    • 2x Ilas-E
    • 2x 3/2 Wegeventil
  • Siehe Verkabelung unten, die nur als gemeinsamer Ausgang für 2 Ventile verwendet wird
  • Verwenden Sie ein zusätzliches DIN-zu-AUX Kabel, um eine Verbindung zum Steuergerät herzustellen
  • Entspricht IP67, wenn mit DIN 72585 Steckern verbunden
  • Kabelmantel : PVC

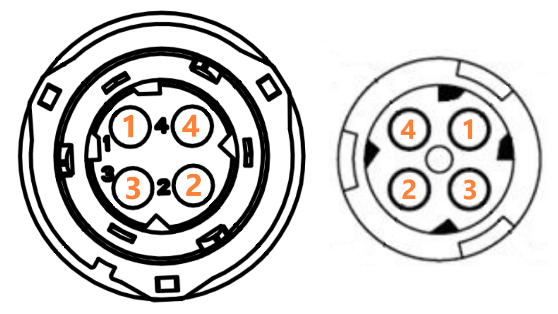

DIN 72585 Stecker - Steckdose

DIN 72585 plug and socket.png

Pin Beschreibung Farbe Querschnitt (mm2)
1 Ausgang Rot 0,75
2 Masse Schwarz 0,75
3 nicht verwendet - -
4 nicht verwendet - -

Diagnose

Dieses DIN Aux-Splitterkabel kann für einen parallelen Ausgang (2xILAS-E, 2xCOLAS, ...) verwendet werden, beide werden dann gleichzeitig mit Spannung versorgt.

AUX-AUSGANG
Testpunkte Bedingung Erwarteter Wert Gemessener Wert Bemerkungen

1 - 2

Rot - Schwarz

Ausgang ist AN

B+



Wenn der gemessene Wert unter B + liegt, kann dies auf einen Widerstand in der Verkabelung hinweisen

Nächste Schritte :

  • Überprüfen Sie die Verbinder auf Oxidationsspuren
  • Überprüfen Sie den Durchgang der Leitungen 1 und 2 mit einem Ohmmeter zwischen den beiden Steckern.   (R <5Ω für korrekten Betrieb)
  • Überprüfen Sie das Magnetventil (Colas, Ilas-E, …)

1 - 2

Rot - Schwarz

Ausgang ist AUS

5V (Erkennungsspannung)



Die Steuereinheit verwendet diese Niederspannung, um festzustellen, ob eine Last (Magnetventil) angeschlossen ist oder nicht.

Nächste Schritte :

  • Überprüfen Sie die Verbinder auf Oxidationsspuren
  • Überprüfen Sie den Durchgang der Leitungen 1 und 2 mit einem Ohmmeter zwischen den beiden Steckern.   (R <5Ω für korrekten Betrieb)
