Beschreibung	Artikelnummer	Länge	NYA/ NLA**	CAD	Verbinder 1 EB+	Verbinder 2
Zur Prüfsteckdose an der Fahrzeugseite (SOV)	814025001	1,0 m	NYA		Framatone Verbinder Buchsen, Stecker Pin 1 = 24V Pin 2 = 5V CAN Hi Pin 3 = 5V CAN Lo Pin 4 = B-	EB+ CAN II Verbinder Buchsen, Stecker, 4-Polig

Beschreibung

Artikelnummer

Länge

NYA/
NLA**

CAD

Verbinder 1 EB+

Verbinder 2

Zur Prüfsteckdose an der Fahrzeugseite (SOV)

1,0 m

NYA

Framatone Verbinder
Buchsen, Stecker

Pin 1 = 24V
Pin 2 = 5V CAN Hi
Pin 3 = 5V CAN Lo
Pin 4 = B-

EB+ CAN II Verbinder
Buchsen, Stecker,

4-Polig

**NYA = Not yet available (Noch nicht verfügbar), NLA = Not longer available (Nicht mehr verfügbar)

Allgemeines

Verbindungskabel für EB+ Info-Centre 2
Entspricht IP67 (BS EN 60529) wenn mit Prüfsteckdose an der Fahrzeuzseite und EB+ Info-Centre 2 verbunden
Kabelmaterial: PVC, ADR genehmigt
Info-Centre Verbinder: Schwarz, 4-Polig
Betriebsspannung/Ausgangsstrom: 24V, max 1.5 Amp
Betriebstemperatur: -40°C to +70°C

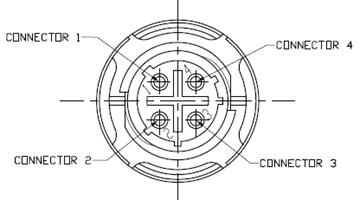

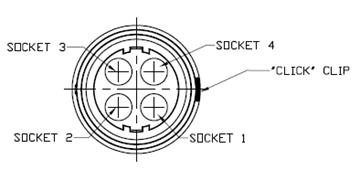

Verbinder (Ansicht von oben)

Diagnosebuchse-Verbinder Buchse	Funktion	Info-Centre Stecker Buchse	Leitungsfarbe	mm²
1	B + / 24V	3	Rot	0,75
2	5V CAN Hi	4	Grün	0,75
3	5V CAN Lo	1	Gelb	0,75
4	B -	2	Blau	0,75
