Allgemeines

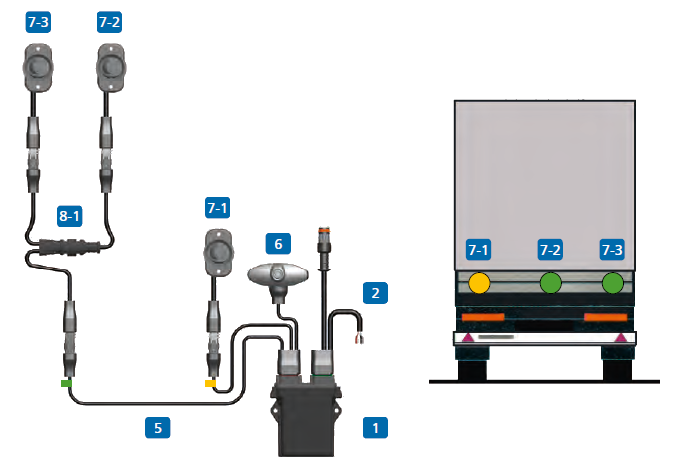

- Das Layout zeigt die empfohlenen Positionen der Ultraschallsensoren.
- Der gelbe und der grüne Punkt zeigen die sensoren an, die an den beiden entsprechenden Systemkanäle angeschlossen sind.
- Ein Versatz (Offset) kann pro Kanal und nicht pro Sensor eingestellt werden.
- Standardoffset = 0 cm
Besonderes:
- Gelber Kanal => Linke Seite (L)
- Grüner Kanal => Rechte Seite (R)
- DIAG+ Offseteinstellung für grün == gelb
- Aufgrund gleicher Offseteinstellungen kann der Mittelsensor alternativ mit beiden Kanälen verbunden werden. Das System erkennt dies automatisch.
- Externer Anschluss von LED-Begrenzungsleuchten über Kabel (2)
Komponenten
| Artikel | Menge | Beschreibung | Artikelnummer | Anmerkungen |
|---|---|---|---|---|
| 1 | 1 | EB+ Soft Docking ECU (Elektronische Steuereinheit) | 364 608 001 | |
| 2 | 1 | Kabelbaum für Versorgung und Bremse | 364 610 001 | Grüner Verbinder an der ECU |
| 5 | 1 | Kabelbaum für Sensoren und Audio-Piepser | 364 605 001 | Brauner Verbinder an der ECU |
| 6 | 1 | Audio-Piepser | 364 616 001 | |
| 7 | 3 | Ultraschallsensor | 364 614 001 | |
| 8-1 | 1 | Ultraschallsensor-Splitterkabel | 364 607 001 | 0,5 m / 0,5 m / 0,5 m |
