| Beschreibung | Artikelnummer | Länge | NYA/ NLA** |
CAD | Verbinder 1 EB+ | Verbinder 2 |
|---|---|---|---|---|---|---|
EB+ Info-Centre Kabel & CAN Verlängerungskabel
|
814037011 | 0,5 m |  |
EB+ CAN II, Schwarz, 4-Polig |
EB+ CAN II, Schwarz, 4-Polig |
|
| 814037051 | 1,0 m | |||||
| 814037041 | 2,5 m | |||||
| 814037001 | 6,5 m | |||||
| 814037021 | 8 m | |||||
| 814037031 | 14 m |
für EB+ GEN3**NYA = Not yet available (Noch nicht verfügbar), NLA = Not longer available (Nicht mehr verfügbar)
Allgemeines
- Verbindungskabel für z.B. EB+ Info-Centre 2 zu Haldex EB+ CAN-Bus
- Entspricht IP67 (BS EN 60529) wenn mit EB+ ECU GEN3 und EB+ Info-Centre 2 oder Y-Splitterkabel verbunden
- Kabelmaterial: PVC, ADR genehmigt
- Beide Verbinder: Schwarz, 4-Polig, EB+ CAN II Typ
- Betriebsspannung/Ausgangsstrom: 24V, max 1,5 Amp
- Betriebstemperatur: -40°C to +70°C

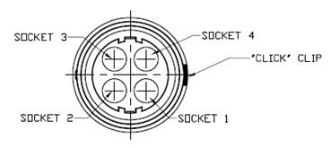

Verbinder (Ansicht von oben)
Kabel
| Buchse | Funktion | Leitungsfarbe | mm² |
|---|---|---|---|
| 3 | B + / 24V | Rot | 0,75 |
| 4 | 5V CAN Hi | Grün | 0,75 |
| 1 | 5V CAN Lo | Gelb | 0,75 |
| 2 | B - | Blau | 0,75 |
