DIAG DIN-Kabel

Beschreibung Artikelnummer Länge NYA/
NLA**		 CAD Verbinder 1 EB+ Verbinder 2

Für CAN-Bus Produkte von Drittanbietern, wie Telematik

nur für EB+ GEN1/2

 814006301 1 m   Diag,

Grün,

4-Polig

DIN 72585 Verbinder
Buchsen, Stecker

Pin 1 = 24V Ausgang
Pin 2 = B- Ausgang
Pin 3 = 5V CAN Hi
Pin 4 = 5V CAN Lo
814006311 12 m

**NYA = Not yet available (Noch nicht verfügbar), NLA = Not longer available (Nicht mehr verfügbar)

Allgemeines

  • Standard 5V CAN-Bus Kabel zum Anschliessen von verschiedenen Telematik-Systemen
  • Entspricht IP67 (BS EN 60529) wenn mit EB+ ECU (Nur GEN1 / GEN2) verbunden
  • Kabelmaterial: PVC, ADR genehmigt
  • ECU Verbinder: Grün
  • Bajonett Verbinder: DIN 72585, ISO 15170-B1-4.1-Sn/K1
  • Betriebsspannung/Ausgangsstrom: 24V, max 1,5 Amp
  • Betriebstemperatur: -40°C to +70°C

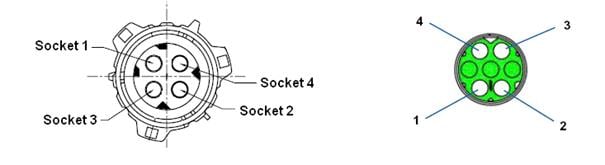

Verbinder (Ansicht von oben)

Kabel

ECU-Verbinder
Buchse		 Funktion DIN-Stecker
Buchse		 Leitungsfarbe mm²
1 B + / 24V 1 Rot 0,75
2 5V CAN Hi 3 Grün 0,75
3 5V CAN Lo 4 Gelb 0,75
4 B - 2 Blau 0,75
