| Beschreibung | Artikelnummer | Länge | NYA/ NLA** |
CAD | Verbinder 1 EB+ | Verbinder 2 |
|---|---|---|---|---|---|---|
Prüfsteckdose an der Fahrzeugseite für Info-Centre oder DIAG+
|
814010111 | 2,5 m |  |
Diag,
Grün, 4-Polig |
Framatone Verbinder Pin 1 = 24V Ausgang |
|
| 814010121 | 5 m | |||||
| 814010101 | 6,5 m | |||||
| 814010131 | 15 m | |||||
|
Nachmarkt Reparatur-Kit für Prüfsteckdose
Für mehr Informationen siehe Dokumente weiter unten! |
950364818 | |||||
nur für EB+ GEN1/GEN2
**NYA = Not yet available (Noch nicht verfügbar), NLA = Not longer available (Nicht mehr verfügbar)
Allgemeines
- Diagnose Prüfsteckdose an der Aussenseite des Fahrzeugs installiert
- Siehe auch EB+ Diagnose Werkzeuge
- Entspricht IP67 (BS EN 60529) wenn mit EB+ ECU (nur GEN1 / GEN2) verbunden
- Kabelmaterial: PVC, ADR genehmigt
- ECU Verbinder: Grün
- Betriebsspannug/Ausgangsstrom: 24V, max 1,5 Amp
- Betriebstemperatur: -40°C to +70°C

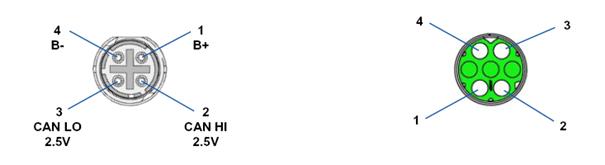

Verbinder (Ansicht von oben)
Kabel
| ECU-Verbinder Buchse |
Funktion | Diagnose Steckdose Pin |
Leitungsfarbe | mm² |
|---|---|---|---|---|
| 1 | B + / 24V | 1 | Rot | 0,75 |
| 2 | 5V CAN Hi | 2 | Grün | 0,75 |
| 3 | 5V CAN Lo | 3 | Gelb | 0,75 |
| 4 | B - | 4 | Blau | 0,75 |
Dokumente
| Id | Datei | Dokumenten-Typ | Beschreibung | Datum |
|---|---|---|---|---|
| 000700316 | |
Service / Installationsinfo. | Reparatur-Kit Diagnose Prüfsteckdose | 05/2012 |
