| Beschreibung | Artikelnummer | Länge | NYA/ NLA** |
CAD | Verbinder 1 EB+ | Verbinder 2 |
|---|---|---|---|---|---|---|
EB+ Info-Centre / CAN Verlängerungskabel
|
814019011 | 1,5 m |  |
Diag, 4-Polig |
EB+ CAN II 4-Polig |
|
| 814019001 | 6,5 m | |||||
| 814019021 | 8 m | |||||
| 814019031 | 14 m |
nur für EB+ GEN1/2**NYA = Not yet available (Noch nicht verfügbar), NLA = Not longer available (Nicht mehr verfügbar)
Allgemeines
- Verbindungskabel für EB+ Info-Centre 2
- Entspricht IP67 (BS EN 60529) wenn mit EB+ ECU (nur GEN1 und GEN2) und mit EB+ Info-Centre 2 verbunden
- Kabelmaterial: PVC, ADR genehmigt
- ECU Verbinder: Grün
- Info-Centre Verbinder: Schwarz, 4-Polig
- Betriebsspannung/Ausgangsstrom: 24V, max 1,5 Amp
- Betriebstemperatur: -40°C to +70°C

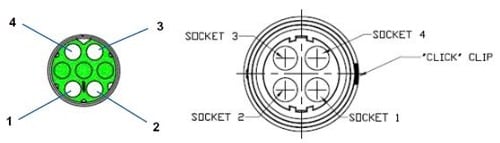

Verbinder (Ansicht von oben)
Kabel
| ECU-Verbinder Buchse |
Funktion | Info-Centre Stecker Buchse |
Leitungsfarbe | mm² |
|---|---|---|---|---|
| 1 | B + / 24V | 3 | Rot | 0,75 |
| 2 | 5V CAN Hi | 4 | Grün | 0,75 |
| 3 | 5V CAN Lo | 1 | Gelb | 0,75 |
| 4 | B - | 2 | Blau | 0,75 |
