Le manuel de service peut être téléchargé depuis la page Documentation. En plus de ce document, nous proposont des animations 3D qui décrivent les opérations de maintenance de votre frein à disque ModulT.
Mesures de sécurité
Ce chapitre présente les précautions de sécurité qui devront être lues et observées avant toute procédure d’inspection/de dépose/d’installation décrite dans le Manuel de service.
Le présent manuel technique est destiné à l’usage exclusif de personnes qualifiées dans l’industrie des véhicules commerciaux et les ateliers connexes.
Dans ce Manuel de service vous trouverez des indications sur comment réaliser les procédures initiales et finales afin qu'elles soient réalisées de manière standardisées.
- Une procédure initiale est une procédure récurrente qui doit être exécutée avant les procédures d’inspection et/ou de remplacement.
- Une procédure finale est une procédure récurrente qui doit être exécutée après les procédures d’inspection et/ou de remplacement.

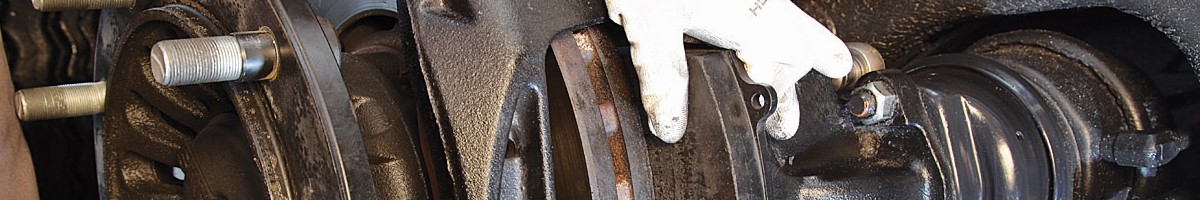

Vidéos de maintenance
- Dépose des plaquettes de frein GEN1
- Dépose des plaquettes de frein GEN2
- Dépose de l'actionneur
- Dépose du frein à disque
- Dépose de la fonction guidage
- Dépose du soufflet de protection de la vis de réglage
- Installation du soufflet de protection de la vis de réglage
- Installation de la fonction guidage
- Installation du frein à disque
- Installation de l'actionneur
- Installation des plaquettes de frein GEN1
- Installation des plaquettes de frein GEN2
- Remplacer la broche de réglage
Couples de serrage
- Vis des axes guides: 180 Nm + 70°
- Ecrous de fixation du vase de frein: 180 ±20 Nm
- Vis de fixation des capteurs PWS/PWIS: 24 Nm
- Vis de fixation sur l'essieu : toujours respecter les recommandations du fabricant du véhicule/de l'essieu!
