| Description | Référence | Longueur | NYA/ NLA** |
CAD | Connecteur 1 (EB+) | Connecteur 2 |
|---|---|---|---|---|---|---|
Câble de liaison pour système 3M
|
814001012 | 2 m |  |
3M Gen1/2, |
3M Gen1/2, |
|
| 814001022 | 5 m | |||||
| 814001052 | 8 m | |||||
| 814001042 | 10 m | |||||
| 814001002 | 12 m | |||||
| 814001032 | 14 m |
uniquement pour EB+ Gen1/2**NYA = N'est pas encore disponible, NLA = N'est plus disponible
Généralités
- Câble de liaison entre les valves maitre et esclave des systèmes 3M et 2M non-intégrés
- IP67 (BS EN 60529) si connecté à l'EB+ (GEN1 / GEN2 uniquement)
- Matériau: PVC
- Connecteur EB+: Rouge
- Tension d'utilisation: 24V
- Température d'utilisation: -40°C to +70°C

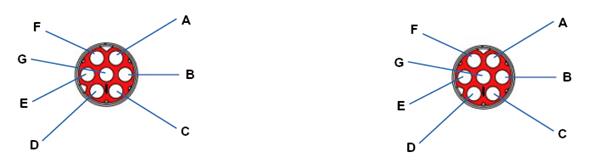

Connecteur
Câble
| Broche du connecteur | Fonction | Couleur du fil | Section (mm²) |
|---|---|---|---|
| A | |||
| B | |||
| C | |||
| D | |||
| E | |||
| F | |||
| G |
