Variantes 2M

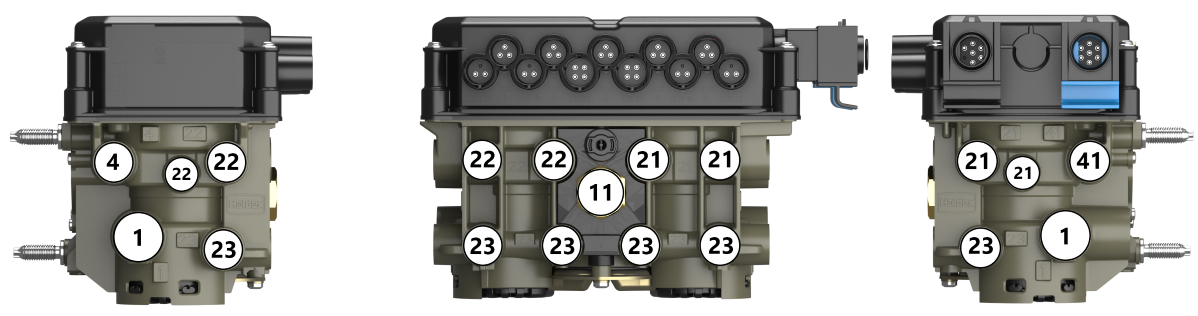

Gen3 all sides with port number 1200px.png

823 008 xxx [Standard]
823 034 xxx [Premium]
Variante 001 101 111 213 291
Orifice Taraudage PTC * PTC * PTC * PTC *
Côté 4
4 Pilotage M16 8x1 8x1 8x1 8x1
1 Réservoir M22 15x1.5 15x1.5 16x2 15x1.5
22 Prise de pression M12 - 8x1 - -
22 Sortie M16 12x1.5 12x1.5 12x1.5 12x1.5
23 Frein à ressort M16 8x1 Bouchon 8x1 8x1
Avant
22 Sortie M16 12x1.5 12x1.5 12x1.5 12x1.5
22 Sortie M16 12x1.5 12x1.5 12x1.5 12x1.5
21 Sortie M16 12x1.5 12x1.5 12x1.5 12x1.5
21 Sortie M16 12x1.5 12x1.5 12x1.5 12x1.5
11 Non addition des efforts M16 8x1 10x1 8x1 8x1
23 Frein à ressort M16 8x1 8x1 - 8x1
23 Frein à ressort M16 - 8x1 8x1 8x1
23 Frein à ressort M16 - 8x1 8x1 8x1
23 Frein à ressort M16 8x1 8x1 - 8x1
Côté 41
21 Sortie M16 12x1.5 12x1.5 12x1.5 12x1.5
23 Frein à ressort M16 8x1 - 8x1 8x1
21 Prise de pression M12 8x1 - - -
41 Suspension pneumatique M16 8x1 8x1 8x1 8x1
1 Réservoir M22 15.1.5 15x1.5 16x2 15x1.5
Arrière
1 Réservoir non usiné non usiné non usiné non usiné non usiné

*) PTC = Raccords rapides PTC, les orifices sans PTC sont équipés de bouchons
