| Description | Référence | Longueur | NYA/ NLA** |
CAD | Connecteur 1 (EB+) | Connecteur 2 |
|---|---|---|---|---|---|---|
Câble de liaison pour système 3M
|
814041011 | 2 m |  |
3M Gen3, |
3M Gen3, |
|
| 814041021 | 5 m | |||||
| 814041051 | 8 m | |||||
| 814041041 | 10 m | |||||
| 814041001 | 12 m | |||||
| 814041031 | 14 m |
uniquement pour EB+ GEN3**NYA = N'est pas encore disponible, NLA = N'est plus disponible
Généralités
- Câble de liaison entre les valves maitre et esclave d'un système 3M Gen3
- IP67 (BS EN 60529) si connecté à l'EB+ (GEN3 uniquement)
- Matériau: PVC
- Connecteur EB+: Jaune
- Tension d'utilisation: 12V
- Température d'utilisation: De - 40°C à + 70°C
Connecteur
Câble

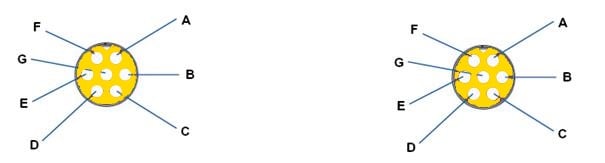

| Broche | Description | Couleur du fil |
|---|---|---|
| A | B+ - Solénoïde d'application | Blanc |
| B | B+ - Solénoïde de décharge | Noir |
| C | B+ - Solénoïde de maintien | Jaune |
| D | Masse - Solénoïdes | Rouge |
| E | Signal - Capteurs de pression | Blanc/Marron |
| F | Masse - Capteurs de pression | Blanc/Vert |
| G | +5V - Capteurs de pression | Marron |
