| Description | Référence | Longueur | NYA/ NLA** |
CAD | Connecteur 1 (EB+) | Connecteur 2 |
|---|---|---|---|---|---|---|
Exemple: Colas, ILAS-E, Electrovalve 3/2, capteur de hauteur de suspension DIN 72585 |
814012221 | 1 m |  |
Connecteur AUX, Fiche femelle |
Connecteur DIN 72585, Prise femelle Broche 1 = Rouge Broche 2 = B- Broche 3 = Jaune Broche 4 = non utilisée |
|
| 814012231 | 2 m | |||||
| 814012251 | 3 m | |||||
| 814012261 | 4 m | |||||
| 814012241 | 5 m | |||||
| 814012201 | 7 m | |||||
| 814012271 | 10 m | |||||
| 814012211 | 18 m |
**NYA = N'est pas encore disponible, NLA = N'est plus disponible
Généralités
- Câble de liaison auxiliaire standard, exemple: Colas, ILAS-E, Electrovalve 3/2, capteur de hauteur de suspension
- IP67 (BS EN 60529) si connecté à un EB+Gen1/2/3
- Matériau: PVC
- Connecteur EB+: Bleu
- Prise Femelle DIN: DIN 72585, ISO 15170-B1-3.1-Sn/K1
- Tension de sortie: AUX 1, 2 & 3 = 24V, 1.0 A, AUX 4 & 5 = 5V, 0.025 A
- Température d'utilisation: -40°C to +70°C

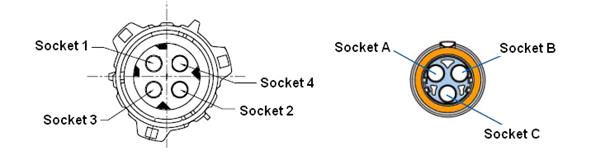

Connecteur
Câble
| Prise Femelle DIN | Connecteur EB+ | Couleur du fil | Fonction | Section (mm²) |
|---|---|---|---|---|
| 2 | A | noir | B - | 0.75 |
| 3 | B | jaune | Entrée/Sortie | 0.75 |
| 1 | C | rouge | Sortie | 0.75 |
| 4 | - | - | - | - |
