| Description | Référence | Longueur | NYA/ NLA** |
CAD | Connecteur 1 (EB+) | Connecteur 2 |
|---|---|---|---|---|---|---|
 |
814001342 | 1 m |  |
Connecteur AUX, Fiche femelle |
Rouge = 5V ou 24V Noir = B- Jaune = Signal d'entrée |
|
| 814001322 | 2 m | |||||
| 814001332 | 4 m | |||||
| 814001302 | 7 m | |||||
| 814001372 | 10 m | |||||
| 814001352 | 12 m | |||||
| 814001362 | 16 m | |||||
| 814001312 | 18 m |
**NYA = N'est pas encore disponible, NLA = N'est plus disponible
Généralités
- Câble de liaison auxiliaire standard
- IP67 (BS EN 60529) si connecté à un EB+Gen1/2/3
- Matériau: PVC
- Connecteur EB+: Bleu
- Tension de sortie: AUX 1, 2 & 3 = 24V, 1.0 A, AUX 4 & 5 = 5V, 0.025 A
- Température d'utilisation: -40°C to +70°C
Connecteur
Câble

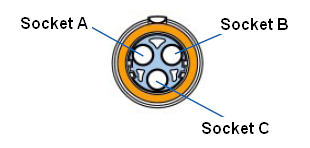

| Connecteur EB+ | Couleur du fil | Fonction | Section (mm²) |
|---|---|---|---|
| A | noir | B - | 0.75 |
| B | jaune | Entrée/Sortie | 0.75 |
| C | rouge | Sortie | 0.75 |
