Description	Référence	Longueur	NYA/ NLA**	CAD	Connecteur 1 (EB+)	Connecteur 2
2 fonctions différentes sur un même auxiliaire (AUX2 ou 3)	814028001	A = 0.5 m B = 0.5 m			DIN 72585 Fiche mâle 4 broches Broche 1 = Rouge Broche 2 = B- Broche 3 = Jaune Broche 4 = non utilisée	DIN 72585 (A) Prise femelle 2 Broches Broche 1 = Rouge Broche 2 = B- DIN 72585 (B) Prise femelle 2 broches Broche 1 = Jaune Broche 2 = B-
814028011	A = 4 m B = 2 m	NYA

Description

Référence

Longueur

NYA/
NLA**

CAD

Connecteur 1 (EB+)

Connecteur 2

2 fonctions différentes sur un même auxiliaire (AUX2 ou 3)

A = 0.5 m

B = 0.5 m

DIN 72585
Fiche mâle
4 broches
Broche 1 = Rouge
Broche 2 = B-
Broche 3 = Jaune
Broche 4 = non utilisée

DIN 72585 (A)
Prise femelle
2 Broches
Broche 1 = Rouge
Broche 2 = B-

DIN 72585 (B)
Prise femelle
2 broches
Broche 1 = Jaune
Broche 2 = B-

A = 4 m

B = 2 m

NYA

**NYA = N'est pas encore disponible, NLA = N'est plus disponible

Généralités

Pour la connection de deux différentes fonctions sur une même sortie auxiliaire (ILAS-E / TA+ or ILAS-E Avant / Arrière)
Uniquement pour EB+Gen2/3 PREMIUM (Compatibilité Twin AUX)
IP67 (BS EN 60529) si connecté à un EB+
Matériau: PVC
Fiche Mâle: DIN 72585, ISO 15170-B1-3.1-Sn/K1
Prise Femelle: 2x DIN 72585, ISO 15170-B1-2.1-Sn/K1
Tension de sortie: AUX 2 or 3 = 24V, 1.0 A MAX
Température d'utilisation: -40°C to +70°C

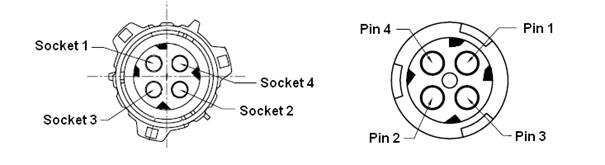

Connecteur

Prise Femelle DIN Rouge	Prise Femelle DIN Jaune	Fiche Mâle DIN	Couleur du fil	Fonction	Section (mm²)
2	2	2	Noir	B -	0.75
-	1	3	Jaune	Sortie	0.75
1	-	1	Rouge	Sortie	0.75
-	-	4	non utilisé
