DIAG Cable SOV
- Diagnose Prüfsteckdose an der Aussenseite des Fahrzeugs installiert
- Siehe auch EB+ Diagnose Werkzeuge
- Entspricht IP67 (BS EN 60529) wenn mit EB+ ECU (nur GEN1 / GEN2) verbunden
- Kabelmaterial: PVC, ADR genehmigt
- ECU Verbinder: Grün
- Betriebsspannug/Ausgangsstrom: 24V, max 1,5 Amp
- Betriebstemperatur: -40°C to +70°C

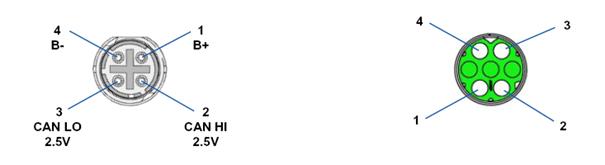

Verbinder (Ansicht von oben)
Kable
| ECU-Verbinder Buchse |
Funktion | Diagnose Steckdose Pin |
Leitungsfarb | mm² |
|---|---|---|---|---|
| 1 | B + / 24V | 1 | Rot | 0.75 |
| 2 | 5V CAN High | 2 | Grün | 0.75 |
| 3 | 5V CAN Low | 3 | Gelb | 0.75 |
| 4 | B | 4 | Blau | 0.75 |
Dokument
| Id | Datei | Document Typ | Beschreibung | Datum |
| 000700316 | Service / Installation info. | Repair kit diagnostic socket | 05/2012 |
