ISO Power Cable DIN Connector
- Cable de alimentación con conector según ISO7638 + CAN
- Este cable se usa, por ejemplo, si el fabricante del remolque quiere montar un conjunto de cableado estándar que sirva para diferentes marcas de sistemas de freno.
Para la conexión final al EB+ es necesario un adaptador adicional. - El mismo tipo de cable de conexión está disponible en Wabco y Knorr
- Conforme a IP67 (BS EN 60529) cuando se conecta con el cable adaptador al EB+
- Material del cable: PVC, aprobado para ADR
- Tapa del conector ISO: Negra
- Conector: negro, DIN 72585, 7 polos
- Tensión de funcionamiento: 24V
- Temperatura de funcionamiento: -40°C a +70°C

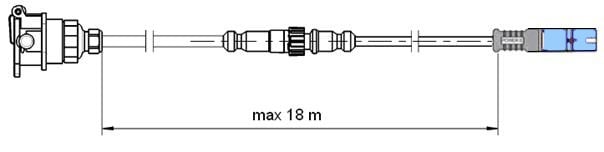

Vista general de la instalación

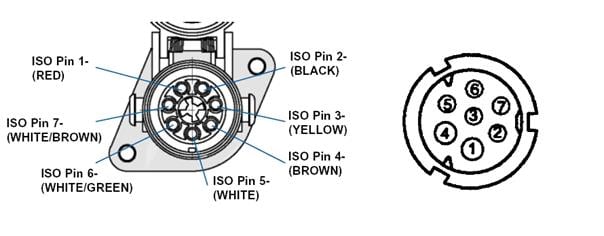

Connector (Top View)
Cable
| pin ISO | Connector DIN | Color del cable | Función | mm² |
|---|---|---|---|---|
| 1 | 1 | Rojo | B + | 4.0 |
| 2 | 2 | Negro | B + Contacto | 1.5 |
| 3 | 3 | Amarillo |
B - Contacto |
1.5 |
| 4 | 4 | Marrón | B - | 4.0 |
| 5 | 5 | Blanco | Lámpara de cabina | 1.5 |
| 6 | 6 | Blanco/Verde | CAN High | 1.5 |
| 7 | 7 | Blanco/Marrón | CAN Low | 1.5 |
