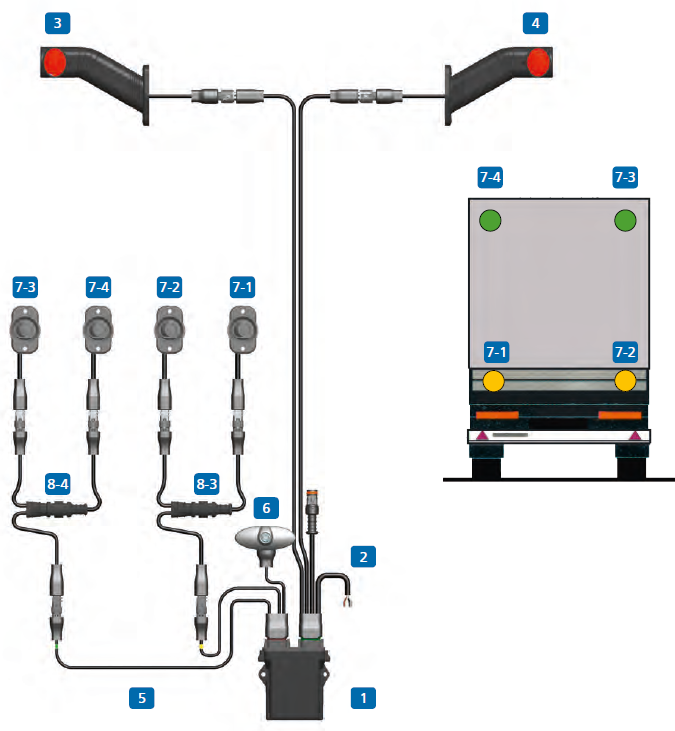

4 Sensors / 2 Offsets / 2 Levels
Special
- Gelber Kanal => Untere Sensoren (L+R)
- Grüner Kanal => Obere Sensoren (L+R)
- DIAG+ Offseteinstellung für grün <> gelb
- Aufgrund der Montage Position, haben die unteren Sensoren den gleichen Versatz, der Versatz der oberen Sensoren ist unterschiedlich
- Daher müssen die Sensoren per Ebene mit demselben Kanal verbunden sein
- Ob Sie Grün oder Gelb wählen, spielt keine Rolle, wichtig ist nur, dass der Kanalversatz mit der Einbaulage übereinstimmt
- 2x (3 m) Verlängerungskabel erforderlich, um die Sensoren der obersten Ebene zu erreichen
- 1x (1 m) Verlängerungskabel erforderlich, um die Sensoren der untersten Ebene zu verbinden
Components
| Artikel | Menge | Beschreibung | Artikelnummer | Anmerkungen |
|---|---|---|---|---|
| 1 | 1 | EB+ Soft Docking ECU (Elektronische Steuereinheit) | 364 606 001 | |
| 2 | 1 | Kabelbaum für Begrenzungsleuchten und Bremse | 364 617 001 | Grüner Verbinder an der ECU |
| 3 | 1 | LED Begrenzungsleuchte (Links) | 364 617 011 | |
| 4 | 1 | LED Begrenzungsleuchte (Rechts) | 364 605 001 | |
| 5 | 1 | Kabelbaum für Sensoren und Audio-Piepser | 364 616 001 | Brauner Verbinder an der ECU |
| 6 | 1 | Audio-Piepser | 364 614 001 | |
| 7 | 4 | Ultraschallsensor | 364 607 001 | |
| 8-3 | 1 | Ultraschallsensor Splitterkabel | 364 622 001 | 0.5m/0.5m/0.5m |
| 1 | Ultraschallsensor Verlängerungskabel 1 m | 364 607 001 | ||
| 8-4 | 1 | Ultraschallsensor Splitterkabel | 364 622 011 | 0.5m/0.5m/0.5m |
| 2 | Ultraschallsensor Verlängerungskabel 3m | 364 622 011 |
