Haldex

5 Sensors / 1 Offset




Special

  • Gelber Kanal => Linke Seite (L)
  • Grüner Kanal => Rechte Seite (R)
  • DIAG+ Offseteinstellung für grün == gelb
  • Aufgrund gleicher Offseteinstellung kann der Mittelsensor alternativ mit beiden Kanälen verbunden werden. Das System wird dies automatisch erkennen
  • 2x (3m) Verlängerungskabel erforderlich, um die Sensoren der obersten Ebene zu erreichen

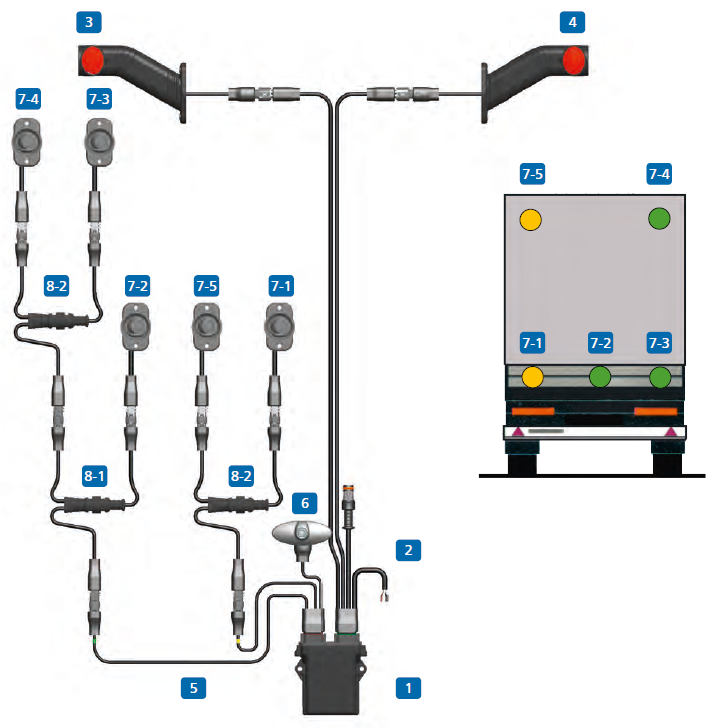

Components

Artikel Menge Beschreibung Artikelnummer Anmerkungen
1 1 EB+ Soft Docking ECU (Elektronische Steuereinheit) 364 608 001
2 1 Kabelbaum für Begrenzungsleuchten und Bremse 364 606 001 Grüner Verbinder an der ECU
3 1 LED-Begrenzungsleuchte (Links) 364 617 001
4 1 LED-Begrenzungsleuchte (Rechts) 364 617 011
5 1 Kabelbaum für Sensoren und Audio-Piepser 364 605 001 Brauner Verbinder an der ECU
6 1 Audio-Piepser 364 616 001
7 5 Ultraschallsensor 364 614 001
8-1 1 Ultraschallsensor-Splitterkabel 364 607 001 0,5 m / 0,5 m / 0,5 m
8-2 2 Ultraschallsensor-Splitterkabel 364 607 001 0,5 m / 0,5 m / 0,5 m
2 Ultraschallsensor-Verlängerungskabel 3 m 364 622 011
