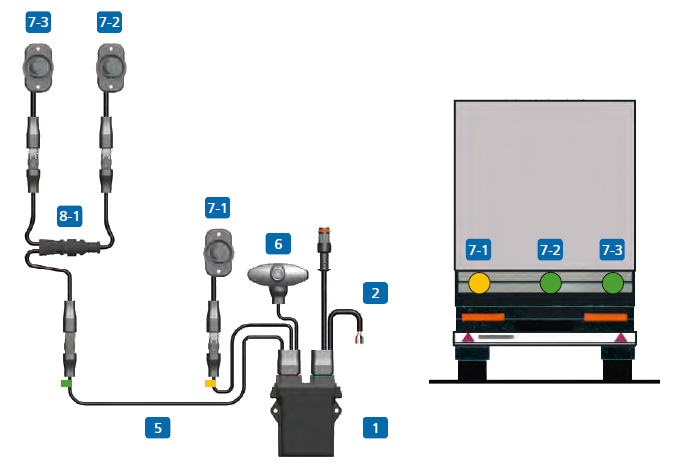

3 Capteurs / 1 Déport / Feux cornes externes
Spécificités
- Déport paramétré dans DIAG+ : canal vert = canal jaune
- Avec un déport égal, le capteur central peut être relié au canal jaune ou vert
- Les feux cornes à LED sont à connecter directement sur le faisceau (Repère 2)
Composants
| Repère | Quantité | Description | Référence | Remarques |
|---|---|---|---|---|
| 1 | 1 | UCE EB+ Soft Docking | 364 608 001 | |
| 2 | 1 | Faisceau feux cornes et câble CAN EB+Gen3 | 364 610 001 | Prise UCE verte |
| 5 | 1 | Faisceau capteur et avertisseur sonore | 364 605 001 | Prise UCE marron |
| 6 | 1 | Avertisseur sonore 24V | 364 616 001 | |
| 7 | 3 | Capteur ultrasonique | 364 614 001 | |
| 8-1 | 1 | Câble Y pour capteur ultrasonique | 364 607 001 | 0.5 m / 0.5 m / 0.5 m |
