Kabeln

Auch wenn Sie ein Kabel für eine Neuinstallation suchen, um Ihr System zu erweitern, oder wenn Sie es nur testen möchten, hilft Ihnen dieser Abschnitt bei der Identifizierung und Auswahl des benötigten Kabels und gibt Ihnen Ratschläge, wie Sie es überprüfen können.

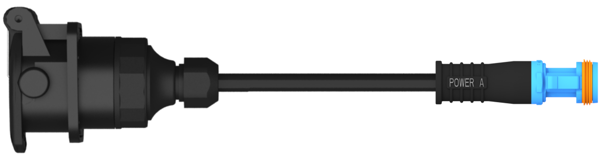

ISO 7638 zu Power-A - Sattelauflieger

  • ISO 7638 Steckdose für Sattelauflieger
  • EB+ 4.0 Power-A plug
  • 7 pins

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose​​​​​​​

Artikelnummer Länge (m) Technische Zeichnung
844 001 060 6 Download Icon 30px.png
844 001 090 9
844 001 120 12
844 001 140 14
844 001 160 16
844 001 180 18

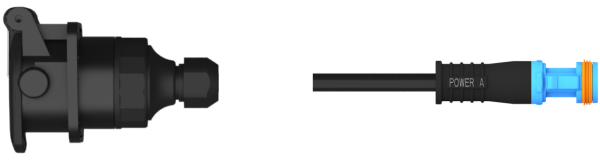

ISO 7638 zu Power-A - Semi-trailer set

  • ISO 7638 Steckdose für Sattelauflieger (separat, wird weiter am Kabel montiert)
  • EB+ 4.0 Power-A plug
  • 7 pins

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose​​​​​​​

Artikelnummer Länge (m) Technische Zeichnung
844 003 120 12 Download Icon 30px.png

ISO7638 zu Power-A - Offenes Ende

  • Offenes Ende (Für Kundenanwendungen)
  • EB+ 4.0 Power-A plug
  • 7 pins

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose​​​​​​​

Artikelnummer Länge (m)

Separater ISO7638-Anschluss

 Technische Zeichnung
844 101 015 1.5

Trailer plug kit 24V : 950 800 920

Trailer plug kit 12V : 950 800 922

Semi-trailer socket kit 24V : 950 800 919

Semi-trailer socket kit 12V : 950 800 921

 Download Icon 30px.png
844 101 050 5
844 101 130 13
844 101 140 14
844 101 160 16

DIN zu Power-A

  • DIN Steckdose
  • EB+ 4.0 Power-A plug
  • 7 pins

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose​​​​​​​

Artikelnummer Länge (m) Technische Zeichnung
844 111 015 1.5
Download Icon 30px.png
844 111 120 12
844 111 130 13

ISO 7638 zu Power-A - Anhänger

  • ISO 7638 Stecker
  • EB+ 4.0 Power-A plug
  • 7 pins

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose​​​​​​​

Artikelnummer Länge (m) Technische Zeichnung
844 021 090 9 Download Icon 30px.png
844 021 120 12
844 021 150 15
844 021 180 18

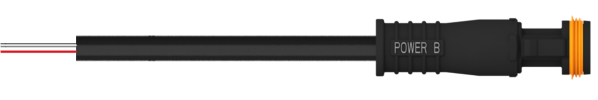

24N offenes Ende zu Power-B

  • Offenes Ende (Rot und Weiss)
  • 4.0 Power-B Stecker (ISO 12098)

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
 844 201 040 4
844 201 060 6
844 201 090 9
844 201 120 12
844 201 160 16

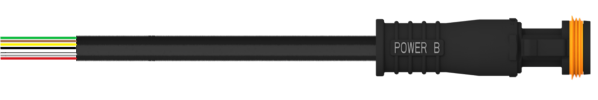

Super Aux + 24N offenes Ende zu Power-B

  • Offenes Ende
  • 4.0 Power-B plug (ISO 12098)
  • Power-B  and Super Aux

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 221 060 6
844 221 090 9
844 221 120 12

24N DIN to Power-B

  • DIN socket (2 wires)
  • Power-B plug (ISO 12098)

All variants fulfill ADR specifications

More information and diagnostic​​​

Part number Length (m) Technical drawing
 844 211 020 2
844 211 040 4

Super AUX + 24N zu Power-B

  • DIN Steckdose
  • Power-B Stecker
  • 24N Reservestrom
  • SuperAUX Eingänge A, B, C

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 231 010 1
844 231 060 6

Radsensor-Verlängerungskabel

  • Radsensor Stecker
  • Steuergerät Radsensor Stecker

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 401 020 2
844 401 030 3
844 401 040 4
844 401 060 6
844 401 080 8
844 401 100 10
844 401 120 12
844 401 140 14

Offenes Ende zu Aux

  • Offenes Ende
  • Aux-Stecker

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer

Länge (m)

 Technische Zeichnung
844 301 010 1

844 301 020 2
844 301 040 4
844 301 070 7
844 301 100 10
844 301 120 12
844 301 180 18

 DIN zu Aux EB+ 4.0

  • DIN 72585 plug
  • EB+ 4.0 Aux plug

All variants fulfill ADR specifications

More information and diagnostic​​​​​​​

Part number Length (m) Technical drawing
844 321 010 1

844 321 020 2
844 321 030 3
844 321 050 5
844 321 060 6
844 321 070 7
844 321 100 10
844 321 180 18

Aux Verteiler MFF

  • Aux plug
  • Aux-Steckdose (2x)
  • Für TwinAUX

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 342 001 0.5

Aux Verteiler FFF

  • Aux-Steckdose (3x)
  • Kann mit Aux-zu-Aux-Kabel (844 331 xxx) verwendet werden

Y-splitter 3x2x2 way 600px.png

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 341 001 0.5

Aux zu Aux

  • AUX-Stecker (2x)

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose​​​​​​​​

Artikelnummer Länge (m) Technische Zeichnung
844 331 010 1
844 331 040 4

Drucksensor / Schalter zu Aux

  • Pressure sensor/switch plug
  • AUX plug

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose



Artikelnummer Länge (m) Technische Zeichnung
844 311 007 0.75

Download Icon 30px.png
844 311 020 2
844 311 030 3
844 311 050 5
844 311 080 8
844 311 100 10
844 311 260 26

CAN zu CAN

  • 4.0 CAN Stecker (2x)
  • für EB+ 4.0 Zusatz Modulator

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 501 030 3 Download Icon 30px.png
844 501 050 5
844 501 080 8
844 501 100 10
844 501 120 12
844 501 140 14

DIAGN zu CAN (EB+ Info Center)

  • CAN-Stecker
  • DIAGN/CAN-Stecker für EB+ Info-Center

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose​​​​​​​

Artikelnummer Länge (m) Technische Zeichnung
844 551 005 0.5
844 551 010 1
844 551 025 2.5
844 551 065 6.5
844 551 080 8
844 551 140 14

DIN zu CAN (Telematik)

  • DIN 72585 Stecker
  • EB+4.0 CAN Stecker
  • Für Telematik

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 521 010 1
844 521 120 12

Offenes Ende zu CAN

  • 4.0 CAN Stecker
  • für Telematik

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 561 010 1 Download Icon 30px.png
844 501 065 6.5

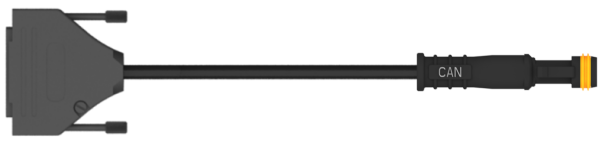

Diagnose PC-Schnittstelle zu CAN

  • SUB-D 25-poliger Stecker
  • CAN-Stecker

Alle Varianten erfüllen die ADR Spezifikationen

More information and diagnostic​​​​​​​​

Artikelnummer Länge (m) Technische Zeichnung
844 511 065 6.5
844 511 150 15
844 511 200 20

CAN Verteiler MFF

  • CAN Stecker
  • CAN Steckdose (2x)
  • Kein zusätzliches Kabel erforderlich

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 542 001 0.5

CAN Verteiler FFF

  • CAN Steckdose (3x)
  • Möglicherweise ist ein zusätzliches CAN zu CAN Kabel erforderlich (844 501 xxx)

Y-Splitter 4x4x4 way 600px.png

Alle Varianten erfüllen die ADR Spezifikationen

Weitere Informationen und Diagnose

Artikelnummer Länge (m) Technische Zeichnung
844 541 001 0.5

CAN zu HDSCS TPMS 2.0

TPMS 2.0 cable

  • CAN-Stecker
  • HDSCS-Stecker (TPMS 2.0 RCU)
  • Für TPMS 2.0-Empfänger-Steuereinheit (RCU)
  • Varianten mit oder ohne CAN-Anschluss, siehe Installationsanleitung für Informationen
  • Für Anwendungen mit 2 RCU, verwenden Sie die Kabelvariante 844 537 xxx (nur Strom)

    Alle Varianten erfüllen die ADR-Spezifikationen

​​

Teilnummer Länge (m)   Anmeldung   Technische Zeichnung

844534012

 1.2    Für die erste RCU, mit Widerstand

844536012

 1.2  Für die erste RCU, ohne Widerstand
(wenn andere CAN-Geräte verwendet werden)

844537060

 6   Nur für die zweite RCU

844537100

 10
